光伏行业

行业背景：

随着我国城镇化工业化进程的不断加快，能源供应短缺和环境污染加剧已经成为制约经济发展的突出问题。能源危机的日益加剧以及人们环保意识的逐渐加强，使得太阳能光伏产业得到迅速的发展，加快光伏发电应用，有助于优化能源供应体系，为构筑稳定、经济、清洁的能源供应体系奠定基础。由于受天气、环境温度、光伏板安装位置等因素影响，光伏电站的输出功率会有所变化，因此产生了发电量的不稳定问题，会对馈入电网的谐波产生影响。

光伏发电站无功补偿技术规范中指出，光伏发电站应配置无功电压控制系统，系统应具有多种控制模式，包括恒电压控制、恒功率因数控制和恒无功功率控制等，能够按照电力系统调度机构指令，自动调节光伏发电站的无功功率，控制光伏发电站并网点电压在正常运行范围内，其调节速度和控制精度应能满足电力系统电压调节的要求，光伏发电站动态无功响应时间应不大于30ms。

存在问题：

光伏电站的并网需要应用到逆变器，这一产品的控制技术与光伏发电馈入电网的品质也密切相关。目前，为最大利用逆变器容量和最大发电量，厂家会将并网逆变器的功率因数设定在0.99。但随着光伏电站装机容量的增加，由于光伏发电的功率波动性，逆变器的高功率因数运行对电网的稳定性造成威胁，有功不变时，无功几乎不能调节，需要额外的无功来维持电压。另外，逆变器输出轻载时，谐波会明显变大，在10%额定出力以下时，电流的总谐波畸变率甚至会达到20%以上。
    光伏发电功率随日照强度变化对电网负荷特性产生影响，它的接入改变了电网潮流方向，将对现有电网的规划、调度运行方式产生影响。而且光伏发电单位不具有调度自动化功能，加大了电网控制与调度运行的难度。若大量光伏发电系统接入电网终端，将加剧电压波动，可能引起电压/无功调节装置的频繁动作。
解决方案：

配置FTAPF设备实现动态有源滤波和无功补偿

容     量 : ±1~±30Mvar （57~1732A）

电压等级：6kV、10kV、35kV

冷却方式：风冷或水冷

技术特点：实现2~25次动态有源滤波和无功补偿

案例：

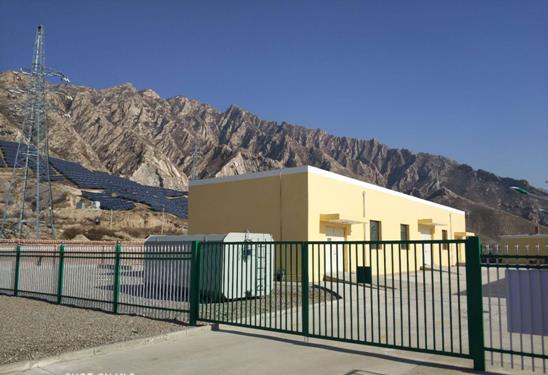

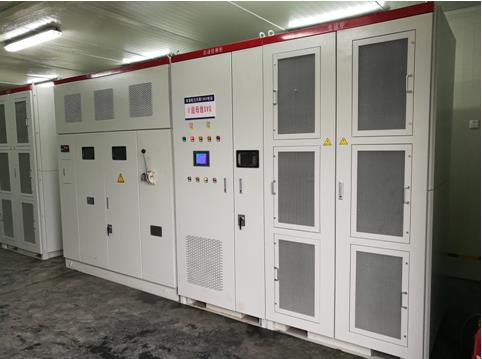

江苏扬中某光伏电站，利用FTAPF设备实现无功补偿及谐波治理，功率因数保持在0.95以上，通过APF无功出力调整接入点的电压，满足电力公司调度下发的电压曲线。FTAPF设备的电压支撑能力，同时可以抑制光伏电站的少量谐波，减少对电站的危害。
