电网行业

行业背景：

电能是现代社会上应用最广泛的能源，电能的可靠供应是电能质量的前提，并在此基础上通过对谐波的监测及治理等手段提高电能质量。随着社会经济的快速发展，输配电网建设的速度远远赶不上社会对电能的需求，科技的发展导致接入电网的非线性负荷设备和电力元件日益增多，这些电力设备在电网中正常工作时，导致电能质量状况不断恶化与社会对电能质量的要求越来越高的矛盾日益突出。
存在问题：

电力供电系统中元件的非线性问题有：发电机正常工作中产生的谐波;电网中各变压设备产生的谐波;直流输电产生的谐波;经过高压后的输电线路对谐波的放大作用。另外，并联电容器在变电站中的设置等因素也都会造成谐波的出现。这些因素中直流输电因素是现在电力系统中产生谐波的主要因素。

电缆产生的容性无功，对电压有抬升，需要补偿电容器组开关频繁投切。装置投运后减少电容器组开关的投切次数、减少变压器有载分接开关的调节次数，提高开关使用寿命，提升供电电压合格率。
解决方案：

配置FTAPF设备实现动态有源滤波和无功补偿

容     量 : ±1~±100Mvar （57~5773A）

电压等级：6kV、10kV、35kV

冷却方式：风冷或水冷

技术特点：

1.实现2~25次动态有源滤波和无功补偿

2.FTAPF装置功率模块具备自动机械旁路功能，功率模块故障时自动进入机械旁路，不影响FTAPF装置的连续运行。

3.10kV FTAPF装置每相2个冗余模块（可实现N-2运行）；35kV FTAPF装置每相3个冗余模块（可以实现自动N-3运行）。

4.被机械旁路的故障功率模块仍然持续和控制器保持通信，旁路状态得到持续监视，防止触点老化带来过热等不安全运行装置，使装置的持续安全运行得到保证。

案例：

湖南省国家电网某变电站工程利用FTAPF装置改善系统电能质量。FTAPF装置即可以动态连续无功补偿，提高功率因数，减少电压波动实现兼顾本站及邻站电压的区域多目标电压、无功协调优化控制；同时可以有效滤除2~25次谐波电流，减小谐波电流畸变率。装置投运后减少电容器组开关的投切次数、减少变压器有载分接开关的调节次数，提高开关使用寿命，给电网用户输送可靠的电能，满足电网用户对电能的需求。

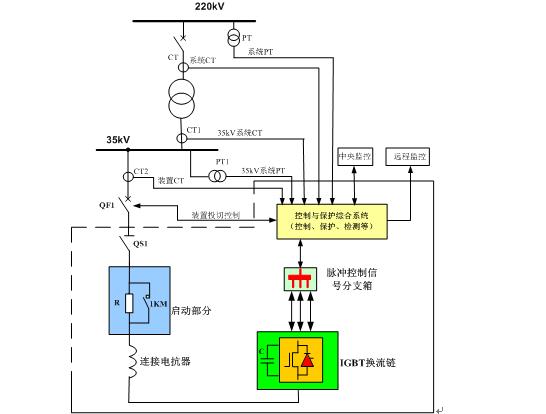

以下为电网主接线及设备图：
